PA-02 TX V2
El mejor rendimiento en la clase de entrada
Esquema

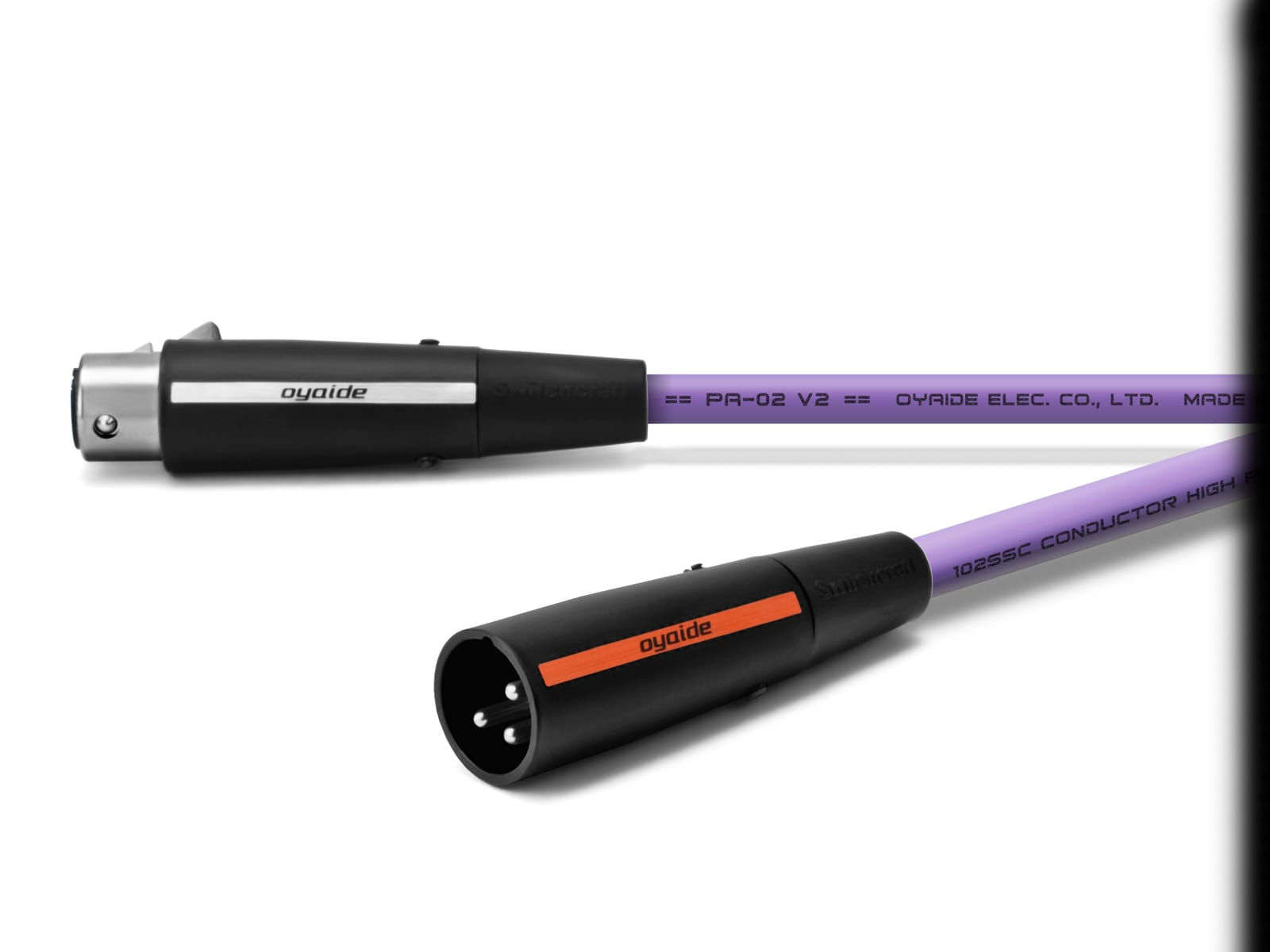

"PA-02 TX V2" es un modelo de nivel básico de cable XLR con un producto de contacto plateado fabricado por Switchcraft, que tiene una reputación de calidad de sonido, en el "PA-02 V2". Rendimiento razonable y alto. Al realizar el más alto nivel de calidad en su clase y conectar un enchufe XLR de alta calidad al terminal, prometemos una conexión confiable y transmisión de señales no solo para varios equipos de audio, sino también para equipos profesionales. Desde el momento en que se incorpora a su sistema, ese raro rendimiento se mostrará de cualquier manera". Por favor, disfruta del preludio al nuevo mundo interpretado por PA-02 TX V2.
Características
Adoptando el conductor de precisión "102 SSC" del que Oyaide Electric se enorgullece.
Para evitar la inclusión de impurezas en la medida de lo posible, solo se utiliza cobre virgen que no contenga cobre reciclado entre el cobre que cumple con JIS C1011.
El 100% de las impurezas que se adhieren a la superficie se eliminan pelando.
Con el fin de facilitar el flujo de señales eléctricas que fluyen a través de la superficie del conductor, los troqueles de diamante natural están cableados para mejorar la suavidad de la superficie del cable desnudo.
Una línea delgada con una precisión de procesamiento de ±1μm, que supera con creces la tolerancia a errores estándar de ±8μm.
La primera estructura de encallamiento 3E de conductor de diámetro diferente de alta densidad del mundo se adopta para la línea de línea trenzada (patente adquirida). Aumente la densidad y la redondez del cable desnudo y estabilice las propiedades eléctricas.
La distorsión por tensión mecánica del cable desnudo se elimina mediante el recochado dos veces.
Gestión exhaustiva del producto de las cifras de gestión de fabricación, mantenimiento, días de envío, etc. La conductividad es del 102,3 % IACS, la clase más alta.
※Haga clic aquí para obtener más información sobre el conductor de precisión "102SSC".
Tecnología patentada "torsión 3E" que retuerce 3 tipos de líneas de diferentes espesores
La estructura trenzada 3E es un conjunto a granel de conductores de alambre trenzado con una configuración de secuencia retorcida concéntrica, y al colocar 3 tipos diferentes de diámetros de alambre simples, la secuencia de alambre retorcido es precisa. Es posible reducir el diámetro de la composición del conductor y mejorar el valor característico del conductor. Estos tres tipos de cables de sprint de diferentes diámetros de conductor están dispuestos geométricamente para minimizar el espacio entre las líneas y mejorar la densidad de la línea. Además, con la reducción del diámetro exterior del cable trenzado, mantiene un diámetro exterior estable y de alta precisión, y es una estructura conductora que es única en el mundo donde la sección transversal después de torcer es un círculo verdadero. Esto hace que el aislante y el conductor se adhieran uniformemente, eliminando el grosor aleatorio del material aislante y haciéndolo uniforme. Está tratando de estabilizar las propiedades eléctricas, como mantener una distancia uniforme del escudo.
Estructura tradicional de blindaje de 2 núcleos
Adopta un diseño tradicional de tipo escudo de 2 núcleos que es consciente no solo de los archivos de audio, sino también del uso profesional. Los dos conductores dispuestos en un paso uniforme se establecen en una impedancia de 120 Ω y se pueden utilizar no solo para señales analógicas, sino también para señales digitales (AES/EBU). El conductor de precisión 102SSC también se utiliza para el escudo, y el escudo trenzado con 8 pares de 24 piezas de 0,12 mm logra una tasa de trenzado del 80%.
Funda sin halógenos para audio
La funda libre de halógenos solo para audio, que también aclara la directiva europea RoHS, tiene una característica de amortiguación de vibraciones muy alta debido a la relación de composición del material, lo que permite una transmisión clara de la señal. Además, ejerció un excelente potencial para las propiedades eléctricas, suprimiendo el aumento en el dieléctrico específico en el rango bajo debido al exterior y controlando el aumento en la atenuación. Esto regenerará un rango bajo rico. El polipropileno espumado con baja indicencia dieléctrica se utiliza para el aislamiento. Las excelentes propiedades de amortiguación de vibraciones y las propiedades eléctricas de estos materiales de revestimiento y materiales de aislamiento logran una reproducción de música sin pérdidas. La funda está marcada con "PA-02 V2" y "102SSC".
El enchufe XLR de Switchcraft con una reputación de calidad de sonido
En Oyaide Electric, los enchufes de terminal también se consideran componentes de los cables". En el PA-02 TX V2, ambos extremos están equipados con enchufes Switchcraft XLR, que tienen una reputación de calidad de sonido, independientemente de si son profesionales o de consumo. Este enchufe XLR, que tiene una fuerte cubierta exterior en un contacto plateado con excelente conductividad, fue seleccionado entre los muchos enchufes XLR después de una minuciosa inspección de calidad de sonido y evaluación de calidad por parte de Oyaide Electric.
Utiliza "SS-47" dedicado al sonido
El enchufe y el cable están soldados con "SS-47", una soldadura de plata sin plomo solo acústica. En términos de costo, la pureza del estaño es de aproximadamente el 99,9 % (3N) de la soldadura ordinaria. SS-47" aumenta aún más la pureza y excluye las impurezas hasta el límite, y adopta estaño de alta pureza, que en realidad es más del 99,993% (4N). Además, la plata y el cobre están formulados para mejorar la conductividad y evitar que se coma soldadura.
Además, en el caso de la soldadura de aleación ordinaria, la proporción de plata es del 3 al 3,5 %, pero el "SS-47" generosamente pone una cantidad del 4,7 %. Además, contiene un 1,7 % de cobre, que tiene la mayor conductividad después de la plata entre los metales. Con esta relación compuesta, la conductividad mejoró drásticamente, y el punto eutéctico se estableció con éxito en 217 grados. Por supuesto, estas proporciones de formulación no se juzgaron solo por datos numéricos y viabilidad.
Creo que la calidad del sonido debería ser la máxima prioridad para convertirla en una marca de soldadura de audio. El "SS-47" fue creado mediante pruebas auditivas repetidas en modelos prototipo de varias proporciones.
Especificaciones del producto
Nombre del productoPA-02 TX V2Estructura del cableEscudo de 2 núcleosConductor de cable102 SSCÁrea del conductor de cable0,75sq (19 piezas/3hilosE)Aislador de cablePolipropileno espumadoIntermedioLa cuerda de polietileno + cinta japonesaEscudo de cable102 SSC (24 pares / 8 piezas / 0,12 mm)Funda exterior del cableFunda sin halógenos para audioDiámetro exterior del cable8,0 mmEnchufe XLRContactos plateados fabricados por SwichcraftCÓDIGO DE ENEROPA-02 TX V2 0,7m par 4582387101410PA-02 TX V2 1.0m Par 4582387101427PA-02 TX V2 1,3m par 4582387101434
